В системах электроснабжения высокого напряжения поддержание стабильной работы оборудования и минимизация потерь — важнейшие задачи. Одним из эффективных технических решений, применяемых на подстанциях, в распределительных узлах и магистральных сетях, являются высоковольтные конденсаторные установки. Эти системы обеспечивают компенсацию реактивной мощности, повышая эффективность работы энергосистемы. Более подробно с техническими аспектами и схемами применения можно ознакомиться на специализированных ресурсах, например, https://megavarm.ru/, где представлена информация о комплексных решениях в области качества электроэнергии.

Что представляют собой высоковольтные КУ

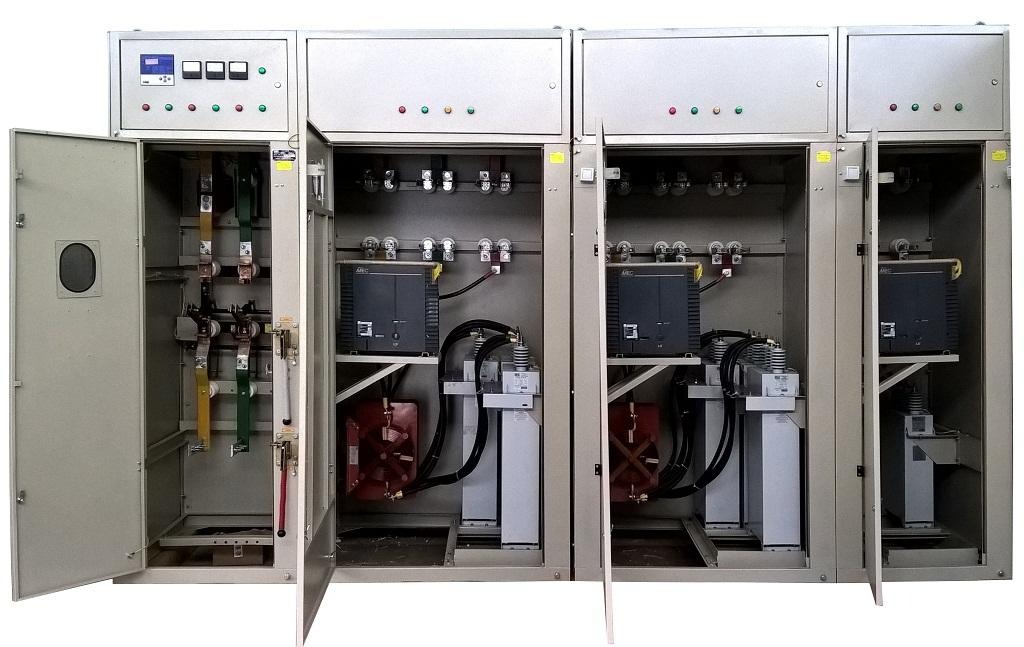

Высоковольтные конденсаторные установки (ВКУ) — это устройства, предназначенные для компенсации реактивной мощности в сетях напряжением от 6 кВ и выше. Основу установки составляют блоки мощных силовых конденсаторов, которые подключаются к сети через коммутационное оборудование, предохранители, реакторы и защитную аппаратуру.

ВКУ могут быть как стационарными, так и регулируемыми — в зависимости от задач, которые стоят перед объектом.

Основные задачи, решаемые ВКУ

1. Компенсация реактивной мощности — снижение доли реактивных токов, проходящих через трансформаторы и линии.
2. Снижение потерь мощности — благодаря уменьшению протекающего тока в проводниках.
3. Повышение напряжения в слабых узлах сети — особенно актуально для удалённых подстанций.
4. Снижение загруженности оборудования — освобождаются мощности трансформаторов и генераторов.
5. Улучшение качества электроэнергии — снижение пульсаций, стабилизация режимов работы.

Где применяются

Высоковольтные КУ находят применение на:

• Распределительных и трансформаторных подстанциях;
• Электростанциях (ТЭС, ГЭС);
• Промышленных предприятиях с высоковольтным потреблением (металлургия, химия, добыча полезных ископаемых);
• Сельскохозяйственных объектах, особенно в зонах с нестабильным напряжением;
• Энергетических узлах энергосистем, требующих регулировки режима работы сети.

Устройство и типовая схема

Классическая высоковольтная конденсаторная установка включает:

• Силовые конденсаторы — основной элемент, создающий ёмкостную реактивную мощность.
• Разрядники и предохранители — для защиты от перенапряжений и коротких замыканий.
• Индуктивные реакторы — для ограничения пускового тока и подавления гармоник.
• Разъединители и выключатели — для безопасного обслуживания.
• Контроллер (при автоматизации) — обеспечивает управление в зависимости от параметров сети.

В зависимости от назначения могут применяться как фильтрующие установки (для подавления определённых гармоник), так и динамические батареи с быстрой регулировкой.

Особенности эксплуатации

Высоковольтные установки требуют повышенного внимания к:

• изоляции элементов;
• защите от грозовых и коммутационных перенапряжений;
• регулярной диагностике состояния конденсаторов и соединений;
• обеспечению вентиляции и отвода тепла.

Кроме того, при проектировании учитываются такие параметры, как уровень гармоник в сети, допустимая мощность установки, температура окружающей среды и место установки (открытая площадка или закрытое помещение).

Преимущества

• Стабилизация режима работы сети при переменной нагрузке
• Повышение пропускной способности линий
• Уменьшение технических потерь энергии
• Продление ресурса трансформаторов и коммутационной аппаратуры
• Возможность работы в автоматическом режиме при наличии интеллектуального управления

Заключение

Высоковольтные конденсаторные установки — это важный элемент современной энергетической инфраструктуры. Их применение позволяет эффективно управлять режимами работы электросетей, снижать потери и повышать качество электроснабжения. Благодаря модульному подходу и широкому выбору технических решений, ВКУ легко адаптируются под задачи конкретного объекта.
