Уличное освещение требует инженерного подхода. Внешняя среда агрессивна к электрике: перепады температур, конденсат, ультрафиолет, грунтовые воды и грозовые разряды создают повышенные риски.

Если смонтировать уличные светильники неправильно, ошибка может привести не только к выходу оборудования из строя, но и к пожару или поражению электрическим током.

Ниже представлено исчерпывающее руководство по проектированию, выбору материалов и монтажу уличного освещения с учетом современных норм электробезопасности.

Фундамент: выбор оборудования и кабелей

1. Степень защиты (IP)

• IP44: Допустимо только под навесами, козырьками и карнизами, где исключено прямое попадание косого дождя.
• IP65 / IP66: Стандарт для открытых пространств. Обеспечивает полную защиту от пыли и мощных струй воды.
• IP67 / IP68: Требуется для светильников, которые могут временно или постоянно контактировать с водой (подсветка водоемов, фонари, утопленные в грунт).

2. Кабельные линии

• Подземная прокладка
  Оптимальный вариант — бронированный кабель (медный или алюминиевый). Бюджетная и распространенная альтернатива — кабель с изоляцией, не поддерживающей горение, но проложенный строго в двустенной черной ПНД-трубе.
• Воздушная прокладка
  Используется самонесущий изолированный провод (СИП). Важно: СИП нельзя заводить напрямую в бытовой светильник. На опоре необходимо сделать переход на медный кабель через специальные прокалывающие зажимы.

3. Сечение кабеля и падение напряжения

Распространенная ошибка — использование кабеля сечением 1,5 мм² для длинных линий. Современные светодиодные светильники чувствительны к падению напряжения. Если на линии длиной 40 метров использовать 1,5 мм², до дальних фонарей может дойти значительно меньше номинальных 220В, что приведет к мерцанию и быстрому выходу драйверов из строя.

Для уличных линий длиной более 15 метров рекомендуется использовать кабель сечением не менее 2,5 мм².

Электрощит: защита и автоматика

Линия уличного освещения в распределительном щите должна быть собрана по следующему алгоритму:

1. Автоматический выключатель (10А или 16А)
   Защищает кабель от перегрузки и короткого замыкания.
2. УЗО (30 мА, Тип А или АС)
   Обязательная защита человека от поражения током. Нюанс: Если линия очень длинная, а светильников много, суммарная естественная утечка токов и емкость кабелей могут вызывать ложные срабатывания. В таких случаях устанавливают селективное УЗО на 100 мА (противопожарное) в основном щите и локальное УЗО на 30 мА в уличном герметичном боксе.
3. УЗИП (Устройство защиты от импульсных перенапряжений)
   Уличные опоры часто принимают на себя наведенные грозовые разряды. Модульный УЗИП (Класс II или III) в щите защитит блоки питания светодиодных фонарей и автоматику от выгорания.

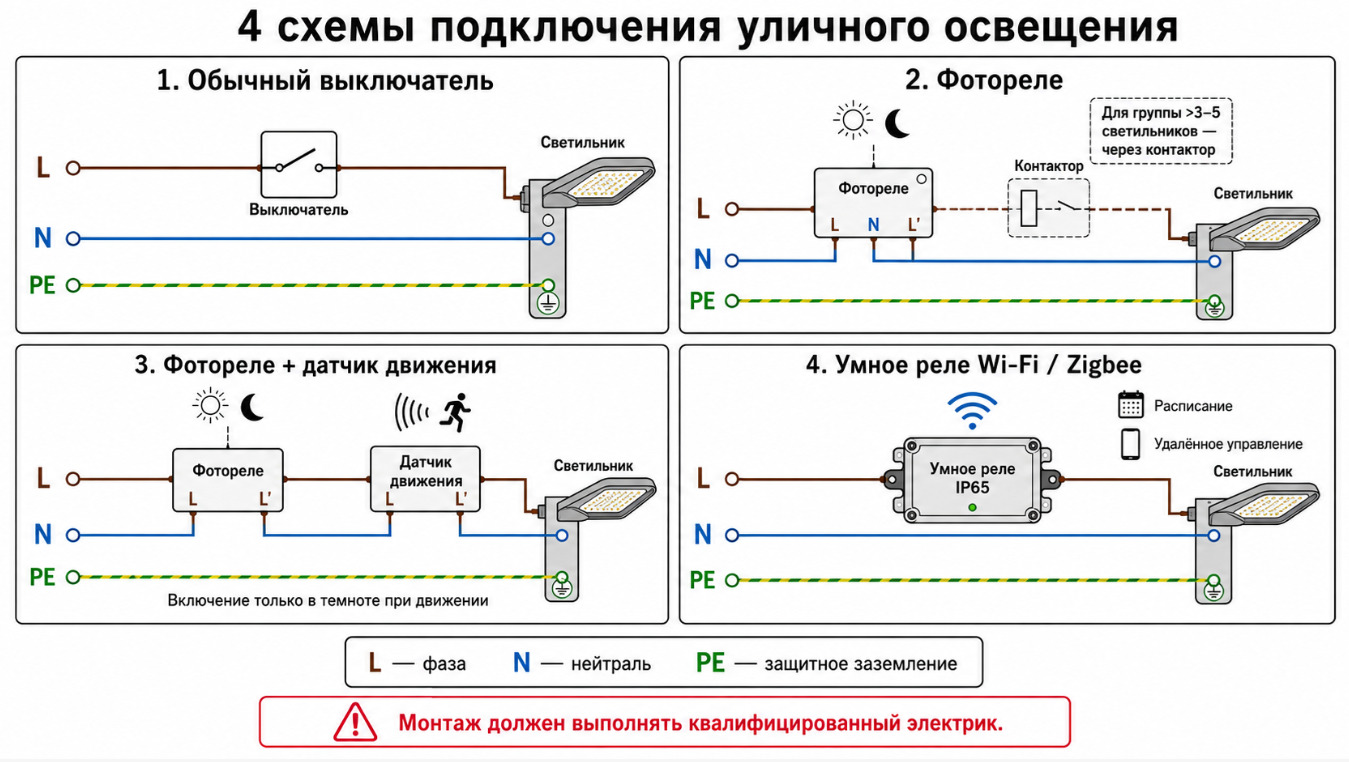

Схемы подключения: от базовых до продвинутых

Схема №1. Ручное управление

Классический вариант. Фаза разрывается обычным выключателем внутри помещения.

• Плюс: Максимальная надежность и простота.
• Минус: Человеческий фактор (риск забыть включить или выключить свет).

Схема №2. Сумеречное реле (Фотореле)

Автоматическое включение при наступлении темноты.

• Подключение
  К реле подводятся фаза, ноль для его питания и заземление. Выходная фаза идет на светильники, ноль подключается напрямую.
• Важный нюанс
  Встроенное реле фотореле обычно рассчитано на 10–16А. Однако светодиодные фонари имеют высокие пусковые токи из-за конденсаторов в драйверах. При одновременном включении нескольких фонарей ток скачка может привести к свариванию контактов реле.
• Решение: Если фонарей больше 3–5, фотореле должно управлять катушкой магнитного пускателя (контактора), а силовая нагрузка подается через его мощные контакты.

Схема №3. Датчик движения (Охрана / Подсветка дорожек)

• Подключение
  Аналогично фотореле (разрыв фазного провода).
• Продвинутая схема (AND-логика)
  Чтобы свет включался от движения только в темное время суток, фотореле и датчик движения соединяются последовательно в разрыв фазы. Фаза с сумеречного реле идет на вход датчика движения, а с его выхода — на светильник.

Схема №4. Интеграция в системы умного дома

Используются умные реле с поддержкой Wi-Fi или Zigbee, установленные в уличном герметичном боксе со степенью защиты не ниже IP65.

• Плюсы: Настройка расписания по астрономическим часам (привязка к реальному времени заката в конкретном регионе), удаленное управление, создание сценариев.
• Минусы: Зависимость от стабильности работы локальной сети и электропитания.

Технология монтажа: земля и фасады

Прокладка в земле

1. Траншея: Глубина не менее 0,7 м (под проезжей частью — не менее 1 м).
2. Подушка: Слой песка толщиной 10 см без камней и строительного мусора.
3. Защита: Кабель размещается в ПНД-трубе. Труба защищает линию от механических повреждений, грызунов и случайного повреждения при будущих садовых работах.
4. Финиш: Засыпка грунтом с утрамбовкой, укладка сигнальной ленты «Осторожно, электрический кабель!» на глубине 15–20 см от поверхности.

Монтаж на опорах и фасадах

• Фасад: Используется только жесткая гофра черного цвета (устойчивая к ультрафиолету) или металлорукав. Светлая гофра под воздействием солнца быстро деградирует и рассыпается.
• Опоры: Кабель должен проходить внутри полости опоры. Ввод в фонарь осуществляется снизу через герметичный сальник (кабельный ввод). Оставлять кабель открытым на солнце снаружи опоры категорически запрещено.

Подключение светильника и борьба с конденсатом

Даже в самом герметичном фонаре при остывании ночью образуется разрежение, которое может затягивать внутрь микрочастицы влаги. Конденсат — главная причина коррозии и отказа электроники.

1. Дренаж
   В нижней части корпуса светильника или опоры должны быть предусмотрены отверстия, закрытые мембранами, или их необходимо предусмотреть самостоятельно, чтобы конденсат мог беспрепятственно стекать.
2. Герметизация соединений
   Стандартные пружинные клеммники не предназначены для эксплуатации на открытом воздухе. От перепадов температур пластик деградирует, а контакты окисляются.
   • Правильный вариант: Специализированные гелевые распределительные коробки с силиконовым наполнителем. Они абсолютно герметичны и не боятся прямого контакта с водой.
   • Альтернатива: Винтовые клеммники, входящие в комплект поставки фонаря, с обязательной обмоткой стыков кабеля профессиональной самослипающейся изоляционной лентой или использование термоусадочных трубок с клеевым слоем.
3. Заземление
   Если корпус металлический, проводник PE подключается к специальному болту заземления внутри корпуса.

Типичные ошибки при монтаже

1. Прямое соединение меди и алюминия
   Алюминиевый провод и медный кабель образуют гальваническую пару. Во влажной среде это приводит к ускоренной коррозии, нагреву и риску возгорания. Решение: Использование только переходных зажимов или специализированных клемм с токопроводящей пастой.
2. Негерметичные кабельные вводы
   Кабель заведен в фонарь, но отверстие вокруг него не затянуто. Вода по жилам кабеля капиллярно затекает внутрь плафона.
3. Неправильное место установки фотореле
   Датчик установлен в зоне освещения самого фонаря. Фонарь загорается -> датчик фиксирует свет -> гасит фонарь -> датчик снова фиксирует темноту -> включает фонарь. Система уходит в бесконечный цикл. Решение: Выносить датчик в тень, подальше от зон прямого искусственного освещения.
4. Отсутствие локального заземления
   Если к отдельно стоящей опоре идет только две жилы (фаза и ноль), а опора металлическая, ее нельзя оставлять без заземления. Необходимо организовать локальный контур заземления рядом с опорой и подключить корпус к нему через собственное устройство защитного отключения (система TT).
5. Игнорирование пусковых токов
   Подключение группы мощных прожекторов напрямую через контакты маломощного фотореле или датчика движения. Со временем контакты выгорают и залипают.

Дисклеймер: Электромонтажные работы на открытом воздухе относятся к работам в условиях повышенной опасности. Данный материал носит исключительно информационный и ознакомительный характер. Для проектирования схемы, расчета сечения кабеля и сборки щитового оборудования настоятельно рекомендуется привлекать квалифицированных специалистов, имеющих соответствующий допуск и знание актуальных редакций Правил Устройства Электроустановок (ПУЭ).
