Так, всем привет. Сегодня поговорим про одну штуку, которая вроде бы мелкая, но без нее сейчас вообще никуда. Особенно если вы работаете с пневматикой, всякими там компрессорами, или даже просто дома что-то мастерите, типа системы полива. Короче, в любой ситуации, когда нужно быстро и надежно соединить трубки, на сцену выходит он фитинг цанговый.

Звучит как-то по-научному, да? На самом деле, все до безобразия просто. И гениально. Я вот когда первый раз с ними столкнулся, долго не мог поверить, что такая простая конструкция может так мертво держать давление. Но она держит. Еще как.

Что это за зверь такой цанговый фитинг?

Давайте по-простому. Без заумных терминов. Это такой специальный соединитель. Для трубок. Обычно пластиковых или полиуретановых, но бывают и для медных, и для стальных. Его главная фишка монтаж без инструментов. Вообще. Совсем. Никаких тебе гаечных ключей, фум-ленты, герметиков и прочих танцев с бубном, которые раньше были обязательной программой. Взял трубку, воткнул в фитинг. Щелк! Готово. Все, соединение герметично и готово к работе. Магия?

Не совсем. Просто очень clever (умная, то есть) инженерия.

Если разобрать эту штуковину, то внутри мы увидим несколько ключевых элементов. Их немного, но каждый выполняет свою роль на все сто. Вся соль в детали под названиемцанга. Это такое разрезное пружинящее кольцо с острыми зубчиками внутри. Именно она и дала название всему устройству.

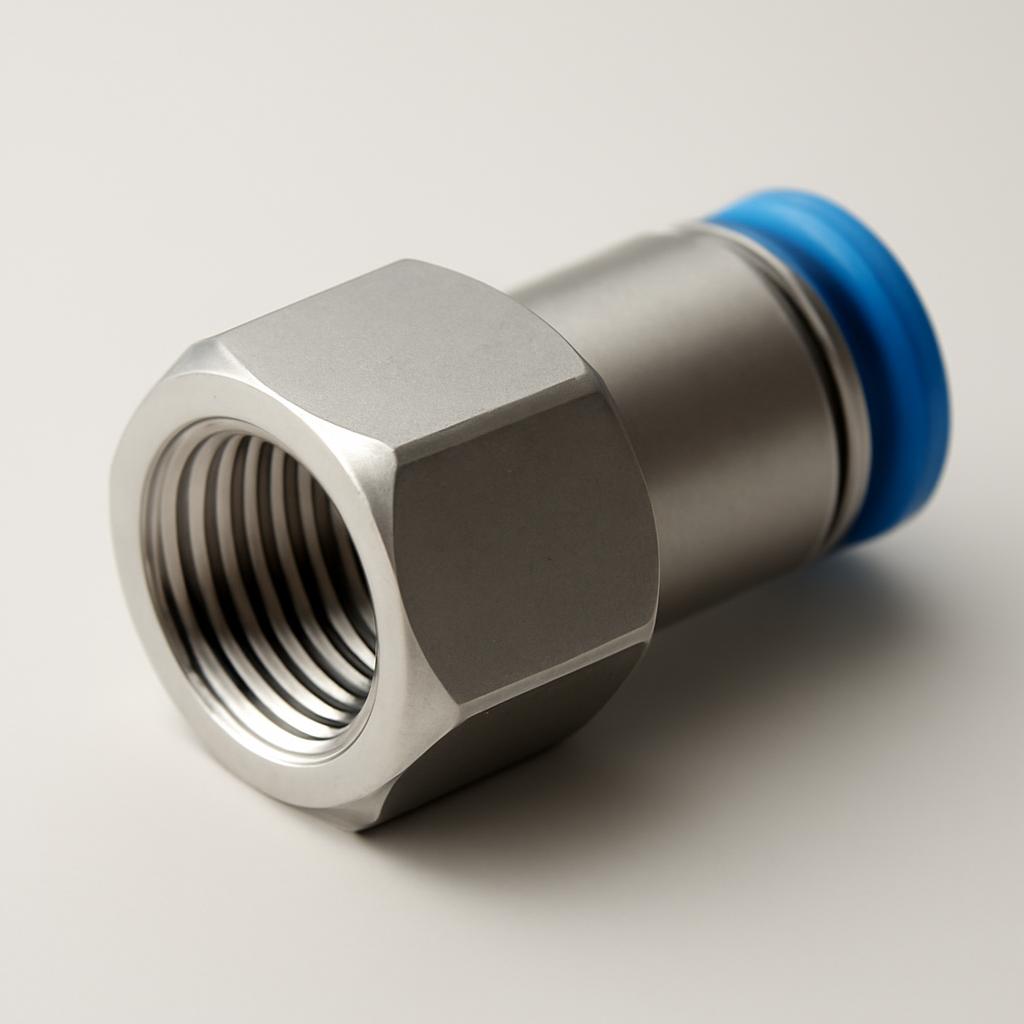

Вот так выглядит типичный представитель семейства цанговых. Просто и функционально.

Принцип работы: магия в простоте

Окей, а как эта вся система работает? Представьте себе китайскую ловушку для пальцев. Ну, такая плетеная трубочка, в которую засовываешь пальцы с двух сторон, а вытащить не можешь чем сильнее тянешь, тем крепче она сжимается. Вот цанговый фитинг работает по абсолютно такому же принципу. Это гениально.

Вот пошаговый процесс:

• Вы берете ровно отрезанный конец трубки (это важно, срез должен быть перпендикулярным, без заусенцев!) и просто вставляете его в отверстие фитинга.
• Трубка легко проходит через первое кольцо это кнопка освобождения, или прижимное кольцо. Затем она проходит сквозь саму цангу, лепестки которой слегка раздвигаются.
• Дальше трубка упирается в резиновое уплотнительное кольцо (О-ринг). Вот это сердце герметичности. Вы с небольшим усилием проталкиваете трубку через него, пока она не упрется в самое дно фитинга. Вы почувствуете легкий щелчок или просто поймете, что трубка села до упора.

Все. Монтаж окончен. Серьезно.

А теперь самое интересное физика процесса. Когда вы пытаетесь вытащить трубку обратно, не нажимая на кнопку, что происходит? Вы тянете трубку на себя, а она тянет за собой цангу. Но цанга имеет коническую форму с внешней стороны, и она упирается в такой же конический паз внутри корпуса фитинга. Чем сильнее вы тянете, тем глубже цанга садится в этот паз, и тем сильнее ее острые зубья впиваются в поверхность трубки. Мертвая хватка.

Ключевой момент: когда в системе появляется давление (воздух, вода, неважно), оно давит на все изнутри, в том числе и на торец трубки, пытаясь вытолкнуть ее наружу. Это создает дополнительное усилие, которое еще сильнее заклинивает цангу. Получается, фитинг сам себя затягивает под давлением!

А как же его разобрать, если понадобится? А вот для этого и нужно то самое первое колечко-кнопка. Вы просто нажимаете на него ногтем или любым плоским предметом. Это кольцо давит на торец цанги и сдвигает ее в обратную сторону, выводя из конического паза. Зубья разжимаются. И вуаля вы спокойно вытаскиваете трубку без малейших повреждений. Это позволяет использовать и фитинг, и трубку многократно. Ну не гениально ли??

Какие они бывают? Краткий ликбез по видам

Так, с принципом, думаю, разобрались. Ничего сложного, правда? Теперь давайте посмотрим, какими они вообще бывают. А то их там целая туча, и с непривычки можно и растеряться. Классифицировать их можно по несколь-ким, так сказать, параметрам.

По материалу корпуса

Тут все довольно предсказуемо. Материал определяет, где и в каких условиях можно использовать фитинг. И цену, конечно же, тоже определяет.

• Пластиковые (композитные). Самые распространенные и, честно говоря, самые ходовые для большинства бытовых и полупрофессиональных задач. Обычно корпус делают из полиамида, полибутилентерефталата (PBT) или чего-то подобного. Идеальны для пневматических систем, где давление не зашкаливает (обычно до 10-15 бар). Легкие, дешевые, не ржавеют. Что еще надо для счастья?
• Латунные (обычно никелированные). Это уже вариант посолиднее. Латунь сама по себе прочнее пластика, а никелированное покрытие защищает ее от коррозии и придает красивый внешний вид. Такие фитинги держат более высокое давление и температуру, их можно использовать не только для воздуха, но и для воды, масел, некоторых неагрессивных жидкостей. Часто их ставят в гидравлике низкого давления.
• Из нержавеющей стали. Ну это высшая лига. Нержавейка (обычно марки AISI 304 или 316) это король прочности, гигиены и химической стойкости. Такие фитинги используют в пищевой промышленности (молоко, соки), в медицине, в химической отрасли... короче, везде, где важна чистота и стойкость к агрессивным средам. Цена, само собой, космос по сравнению с пластиком.

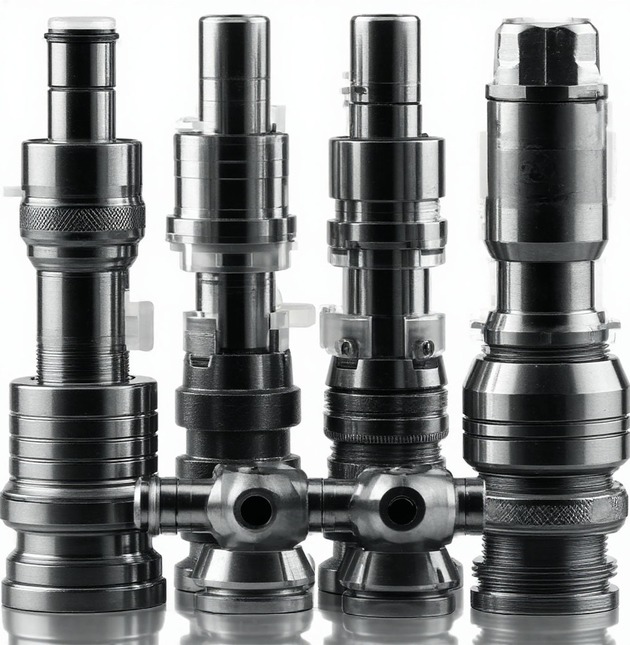

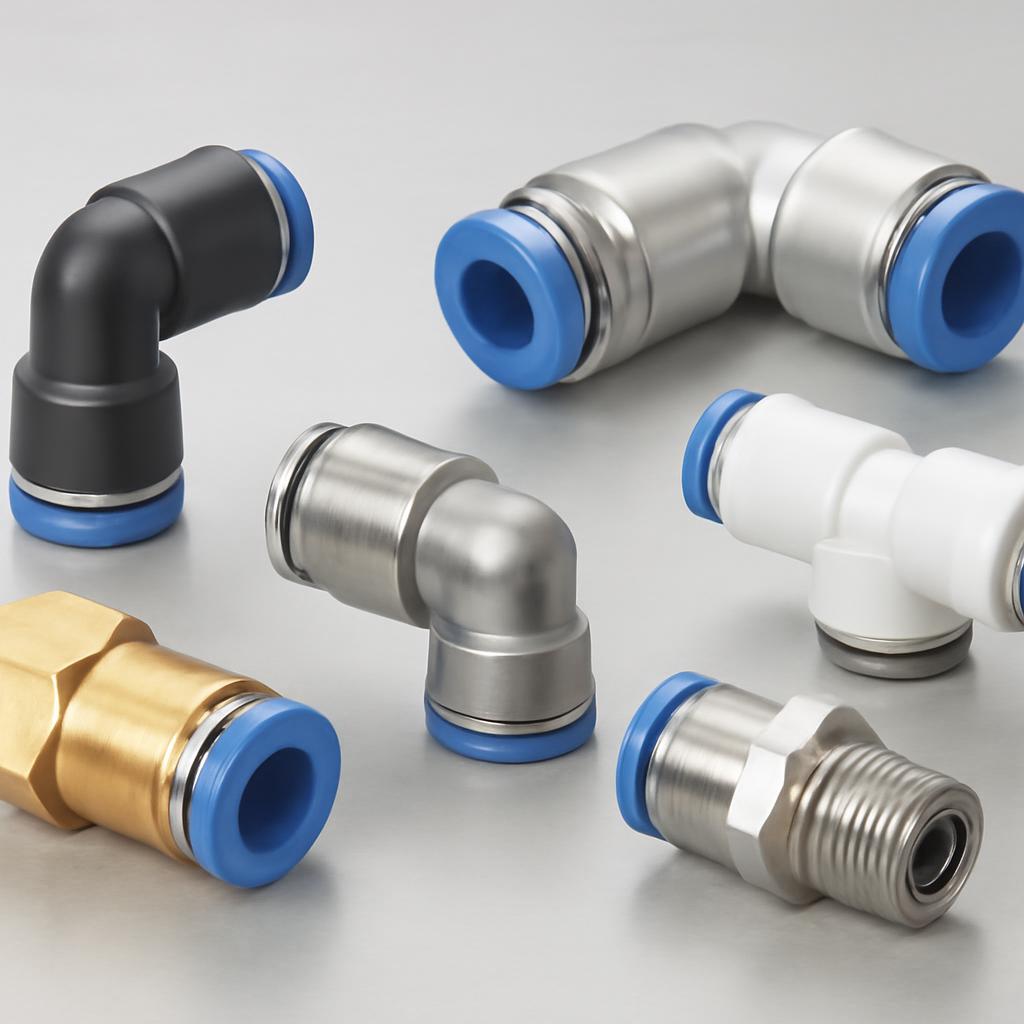

Целая россыпь фитингов: пластиковые, латунные, угловые, тройники на любой вкус и задачу.

По форме и назначению

Тут разнообразие просто поражает воображение. Фитинг может быть не просто соединителем, а выполнять кучу других функций. Вот самые основные типы:

• Прямые соединители (муфты). Самый простой вариант. Соединить две трубки одного диаметра по прямой. Бывают и переходные, когда с одной стороны вход под один диаметр, а с другой под другой.
• Угловые (уголки). Нужны, чтобы повернуть линию на 90 градусов. Очень удобно, чтобы не перегибать трубку.
• Тройники (Т-образные). Позволяют сделать отвод от основной магистрали. Бывают равнопроходные (все три выхода одного диаметра) и переходные.
• Разветвители. Это могут быть Y-образные фитинги, крестовины на четыре выхода... в общем, все, что нужно для создания сложных сетей из одной линии.
• Фитинги с резьбой. Одна сторона цанга под трубку, другая наружная или внутренняя резьба для вкручивания в оборудование (пневмоцилиндр, клапан, манометр и т.д.). Это, пожалуй, самый многочисленный класс.

И это я еще не упомянул всякие экзотические штуки типа фитингов с встроенным обратным клапаном, с краником для перекрытия потока или с регулятором скорости потока (дросселем). В общем, из этих деталек, как из конструктора LEGO, можно собрать пневматическую или гидравлическую схему практически любой сложности. И все это голыми руками. Фантастика.

Сферы применения: от гаража до пищепрома

Ну окей, разобрались, что это за штуки и как они там внутри жужжат. Логичный вопрос а нафига они нужны-то в реальной жизни? Где их можно встретить? О, поверьте, они повсюду. Просто мы их не замечаем. Это как суслик ты его не видишь, а он есть.

Основная их епархия, конечно же, пневматика. Сжатый воздух. Вот тут цанговые фитинги просто короли бала. Абсолютно.

• Промышленная автоматизация. Зайдите на любой завод. Любой. Станки с ЧПУ, сборочные линии, роботы-манипуляторы, упаковочные машины вся эта армада движется, хватает, сжимает и перемещает с помощью пневмоцилиндров. А воздух к этим цилиндрам подводится как раз через гибкие трубки, соединенные... правильно, цанговыми фитингами. Их там могут быть сотни, тысячи!
• Автосервисы и гаражи. Компрессор, который тарахтит в углу. От него идет шланг к гайковерту, к пистолету для подкачки шин, к продувочному пистолету. И все эти соединения очень часто именно быстросъемные цанговые. Удобно же щелк, подключил один инструмент, поработал, отщелкнул, подключил другой.
• Транспорт. Пневматические тормозные системы в грузовиках и автобусах. Системы открытия дверей в общественном транспорте. Пневмоподвеска. Везде, где используется сжатый воздух для управления чем-либо, вы найдете эти маленькие, но важные детальки.

Главный козырь тут скорость и простота. Представьте, что на конвейере сломался какой-то пневматический узел. Рабочий подходит, за секунду отсоединяет трубки, меняет неисправный блок на новый, так же за секунду все подключает обратно. Простой минимальный. А теперь представьте, что ему пришлось бы там с гаечными ключами ковыряться... ууу.

Но не воздухом единым! Вода и другие жидкости тоже их тема.

Системы водоподготовки и розлива. Посмотрите под свою кухонную мойку, если у вас стоит фильтр для воды типа обратного осмоса. Все эти тоненькие разноцветные трубочки, соединяющие колбы фильтров, бак и краник они почти на 100% соединены цанговыми фитингами. Только уже специальными, пищевыми.

Кофемашины, пурифайеры, автоматы с газировкой, пивные линии в барах принцип тот же. Быстро, гигиенично, надежно.

Даже в сельском хозяйстве им нашлось место. Системы капельного полива, системы туманообразования в теплицах везде, где нужно развести воду по множеству тонких трубок, цанги приходят на помощь.

Примерное распределение, где эти фитинги используются чаще всего. Пневматика, как видите, впереди планеты всей.

Плюсы и минусы: когда цанга друг, а когда враг

Так что, получается, это идеальное решение на все случаи жизни? Панацея? Ну... не совсем. Как и у всего в этом мире, у цанговых соединений есть свои сильные стороны и свои, скажем так, особенности. Или, проще говоря, недостатки.

Сначала о хорошем (преимущества):

1. Скорость монтажа. Я уже говорил об этом, но повторюсь это их главный, жирнющий плюс. Монтаж и демонтаж занимают секунды. Без инструментов. Это экономит кучу времени и нервов.
2. Многоразовость. Соединение можно разбирать и собирать десятки, а то и сотни раз без потери герметичности. Попробуйте-ка проделать такое с обжимным фитингом...
3. Компактность. Они обычно меньше и легче своих резьбовых или обжимных собратьев, что критично в ограниченном пространстве.
4. Не требуют квалификации. Чтобы правильно обжать фитинг или намотать герметик на резьбу, нужен определенный навык. А тут воткнул до упора и готово. Справится даже ребенок (но лучше не надо).
5. Виброустойчивость (относительная). Хороший качественный фитинг неплохо держит вибрации, так как трубка в нем имеет некоторую степень свободы.

По сути, цанговый фитинг это торжество принципа Plug and Play в мире трубопроводов. Включил и работай.

А теперь ложка дегтя (недостатки):

• Ограничения по давлению и температуре. Это не решение для гидравлики высокого давления. Большинство пластиковых фитингов рассчитаны на 10-15 бар, металлические до 20-25, редко больше. С температурой тоже самое пластик не любит кипяток и сильный мороз. Уплотнительные кольца тоже имеют свой предел.
• Требовательность к трубке. Трубка должна быть ровно отрезана специальным резаком. Никаких ножей или ножовок! Поверхность трубки должна быть гладкой, без продольных царапин, иначе по этой царапине будет травить воздух или течь вода.
• Не для вращающихся соединений. Трубка в фитинге может немного проворачиваться, но он не предназначен для постоянного вращения под давлением. Для этого есть специальные поворотные соединения (банджо-фитинги и т.д.).
• Боязнь грязи. Механизм цанги довольно нежный. Если в него попадет песок, стружка или другая грязь, он может заклинить или перестать герметично держать.

Короче говоря. Это супер-инструмент, но для своих задач. Пытаться прикрутить им магистраль на гидравлический пресс плохая идея. А вот собрать пневматическую линию для станка или систему полива на даче лучше и не придумаешь.

Как выбрать правильный фитинг и не накосячить при монтаже

Итак. Выбор и монтаж. Самый сок. Казалось бы, чего тут сложного, взял первый попавшийся блестящий уголок, воткнул в него трубку и погнал, но на самом деле именно на этом этапе большинство и совершает фатальные ошибки, которые потом приводят к шипению воздуха, каплям воды на полу и общему разочарованию в технологии. А технология-то не виновата. Виноваты кривые руки и нежелание думать головой. Давайте это фиксить.

Шаг 1: Правильный выбор. думаем до, а не после

Прежде чем бежать в магазин или кликатькупить в интернете, нужно ответить себе на несколько простых вопросов. Прям по пунктам.

1. Диаметр трубки. Это самое, САМОЕ главное. Вы должны четко знать наружный диаметр вашей трубки. Невроде 6 мм, а точно 6 мм. Или 8. Или 1/4 дюйма. Да, они бывают метрические и дюймовые, и это две большие разницы! Попытка засунуть трубку 6 мм в фитинг 1/4 (что равно 6.35 мм) приведет к тому, что она там будет болтаться и травить. А наоборот вы ее просто не засунете. Померяйте трубку штангенциркулем, если не уверены.
2. Материал. Опять же, возвращаемся к тому, о чем говорили. Для воздуха в гараже пластик за глаза. Для горячей воды или масла берите никелированную латунь. Для молока или кислоты только нержавейка. Не экономьте на этом, дороже выйдет.
3. Рабочая среда. Что потечет по трубке? Воздух? Вода? Агрессивная химия? От этого зависит не только материал корпуса, но и материал уплотнительного кольца внутри! Стандартно там стоит NBR (бутадиен-нитрильный каучук), он хорош для воздуха, воды, масел. Но для озона, кислот или пара нужен EPDM или FKM (Viton). Обычно это указывается в характеристиках, но кто их читает, правда?).
4. Давление и температура. Посмотрите на характеристики вашего компрессора или насоса. Фитинг должен быть рассчитан на давление с запасом. Если компрессор выдает 8 бар, берите фитинг на 10-12 бар минимум. То же самое с температурой.

Запомните раз и навсегда: фитинг и трубка должны быть созданы друг для друга. Не пытайтесь ихпоженить, если они из разных весовых категорий или систем измерения. Ничего хорошего из этого не выйдет.

Чтобы было понятнее, почему цанговые фитинги так популярны в определенных нишах, давайте сравним их с другими типами соединений. Так сказать, битва титанов.

Шаг 2: Монтаж без косяков. Инструкция для чайников и не только

Выбрали правильный фитинг. Отлично. Полдела сделано. Теперь вторая половина правильно его смонтировать. Тут тоже все просто, если делать по уму.

Правило №1: Идеальный срез. Забудьте про нож, ножницы, бокорезы или ножовку по металлу! Они сминают трубку, делают срез кривым и оставляют заусенцы. А это гарантированная утечка. Используйте только специальный труборез для пластиковых трубок. Он дает идеально ровный и перпендикулярный срез. Это не обсуждается.

Правило №2: Чистота залог здоровья. Проверьте конец трубки. На нем не должно быть грязи, пыли, масла, а главное продольных царапин. Царапина вдоль трубки это готовый канал для утечки, который уплотнительное кольцо не перекроет.

Правило №3: До упора! Это самая частая ошибка. Люди вставляют трубку, чувствуют первое сопротивление (это цанга) и думают, что все. А надо толкать дальше, с усилием, пока трубка не пройдет через уплотнительное кольцо и не упрется в дно фитинга. Вы почувствуете, что она села. Можно даже заранее маркером на трубке отметить глубину посадки (приложив ее к фитингу снаружи), чтобы контролировать процесс.

Правило №4: Проверка на вшивость. После того как вставили трубку, легонько потяните ее назад. Не сильно! Просто чтобы убедиться, что цанга зацепилась и держит. Если все сделано правильно, трубка будет сидеть мертво.

И еще один лайфхак: если система будет работать в условиях сильной вибрации, закрепите трубку хомутом или стяжкой где-то в 5-10 см от фитинга. Это снимет часть нагрузки с соединения и продлит ему жизнь.

Вот и вся наука. Ничего сверхъестественного. Просто немного аккуратности и правильный инструмент. И тогда ваша система будет работать как часы, без всяких тампшшшшш...

Частые проблемы и как с ними бороться (или инструкция по выживанию)

Ну что, смонтировали? Запустили систему? А оно шипит. Или капает. Или, что еще хуже, трубка вылетает со свистом, как пробка от шампанского. Знакомая ситуация? Еще бы. Давайте разберем топ-3 самых популярных косяков и как их лечить. Без паники, все чинится.

Проблема №1: Соединение травит (шипит/капает)

Это классика жанра. В 99% случаев виноват не фитинг, а трубка или руки монтажника. Прежде чем грешить на бракованную деталь, делаем следующее:

1. Сбрасываем давление! Обязательно! Не пытайтесь ничего делать под давлением, это опасно.
2. Разбираем соединение. Нажимаем на кольцо, вытаскиваем трубку.
3. Осматриваем конец трубки под лупой. Серьезно, не поленитесь. Ищем что? Правильно: кривой срез, заусенцы, вмятины, а главное продольные царапины. Даже одна глубокая царапина это готовая дорожка для утечки мимо уплотнительного кольца.
4. Проверяем глубину посадки. Может, вы просто не до конца ее воткнули? Такое бывает сплошь и рядом.

Если нашли косяк на трубке безжалостно отрезаем поврежденный кусок (буквально 1-2 сантиметра) с помощью специального трубореза. Срез должен быть идеальным. Протираем трубку и вставляем заново, на этот раз до самого упора. В большинстве случаев это решает проблему.

Золотое правило: сначала греши на трубку, потом на себя, и только в последнюю очередь на фитинг. Качественный фитинг сам по себе выходит из строя крайне редко.

Проблема №2: Трубку вырывает под давлением

Ситуация неприятная и потенциально опасная. Если трубку вырвало, значит, цанга не смогла ее удержать. Причины могут быть такие:

• Слишком мягкая трубка. Некоторые дешевые полиуретановые трубки настолько мягкие, что острые зубья цанги просто проскальзывают по ним, не впиваясь как следует.
• Несоответствие диаметров. Вы уверены, что трубка 8 мм, а не 7.8? На глаз не видно, а для цанги пропасть.
• Загрязнение механизма. Внутрь фитинга попала грязь, стружка, песок, и лепестки цанги просто не могут нормально сойтись и заклиниться в корпусе.

Что делать? Пробовать трубку другого, более жесткого производителя. Проверить диаметры штангенциркулем. Продуть фитинг сжатым воздухом (без трубки внутри, естественно), чтобы выдуть возможный мусор.

Проблема №3: Не могу вытащить трубку!

Да, и такое бывает. Жмете на кольцо, а трубка сидит как влитая. Тут тоже есть хитрость. Не надо тянуть со всей дури, ломая ногти и инструмент. Секрет в том, чтобы сначала... толкнуть трубку ВНУТРЬ фитинга. Да-да, вы не ослышались. Сделайте короткое, но уверенное движение внутрь, как бы досылая ее. Это снимает напряжение с лепестков цанги. И вот после этого, не отпуская трубку, нажимайте на кольцо и спокойно вытаскивайте. Работает в 9 из 10 случаев.

Вот вам наглядная статистика косяков. Как видите, почти половина всех проблем из-за кривого среза.

Ответы на популярные вопросы (FAQ)

Об авторе

Эксперт по пневматике ООО "Би Энд Би Инжиниринг" Бобров Антон Игоревич

Антон за работой: диагностика пневматической системы на производстве.

Антон уже более 12 лет работает «в полях», занимаясь поставками и обслуживанием производственных линий. Ежедневно сталкивается с сотнями пневматических соединений, от простейших до самых сложных. Знает все о том, как заставить воздух работать, и почему шипит там, где не должно. В своих текстах старается объяснять сложные инженерные вещи максимально простым и понятным языком, основываясь на реальной практике, а не на сухой теории из учебников.

• Проектирование и сборка пневматических систем управления.
• Пусконаладочные работы на производственном оборудовании.
• Диагностика и устранение неисправностей в пневмоавтоматике.
• Подбор и тестирование фитингов, клапанов и пневмоцилиндров.

Все рекомендации в статье основаны на личном опыте автора и не являются официальной технической документацией.

Заключение

Ну вот, как-то так. Мы с вами разобрали этого зверя, цанговый фитинг, буквально по косточкам. Как видите, за этим мудреным названием скрывается до гениальности простая и чертовски эффективная штука, которая экономит кучу времени и сил. Это настоящий конструктор для взрослых, позволяющий собирать сложные системы быстро и без головной боли.

Главный вывод, который нужно сделать не бойтесь их! Они не кусаются. Просто помните три кита успеха: правильный подбор под вашу задачу, идеально ровный срез трубки и монтаждо упора. Соблюдайте эти простые правила, и цанговые соединения станут вашими лучшими друзьями в мире пневматики, водоснабжения и автоматизации.

Так что дерзайте, экспериментируйте, собирайте свои проекты. Теперь вы знаете достаточно, чтобы сделать все правильно с первого раза. Удачи в ваших начинаниях!)
