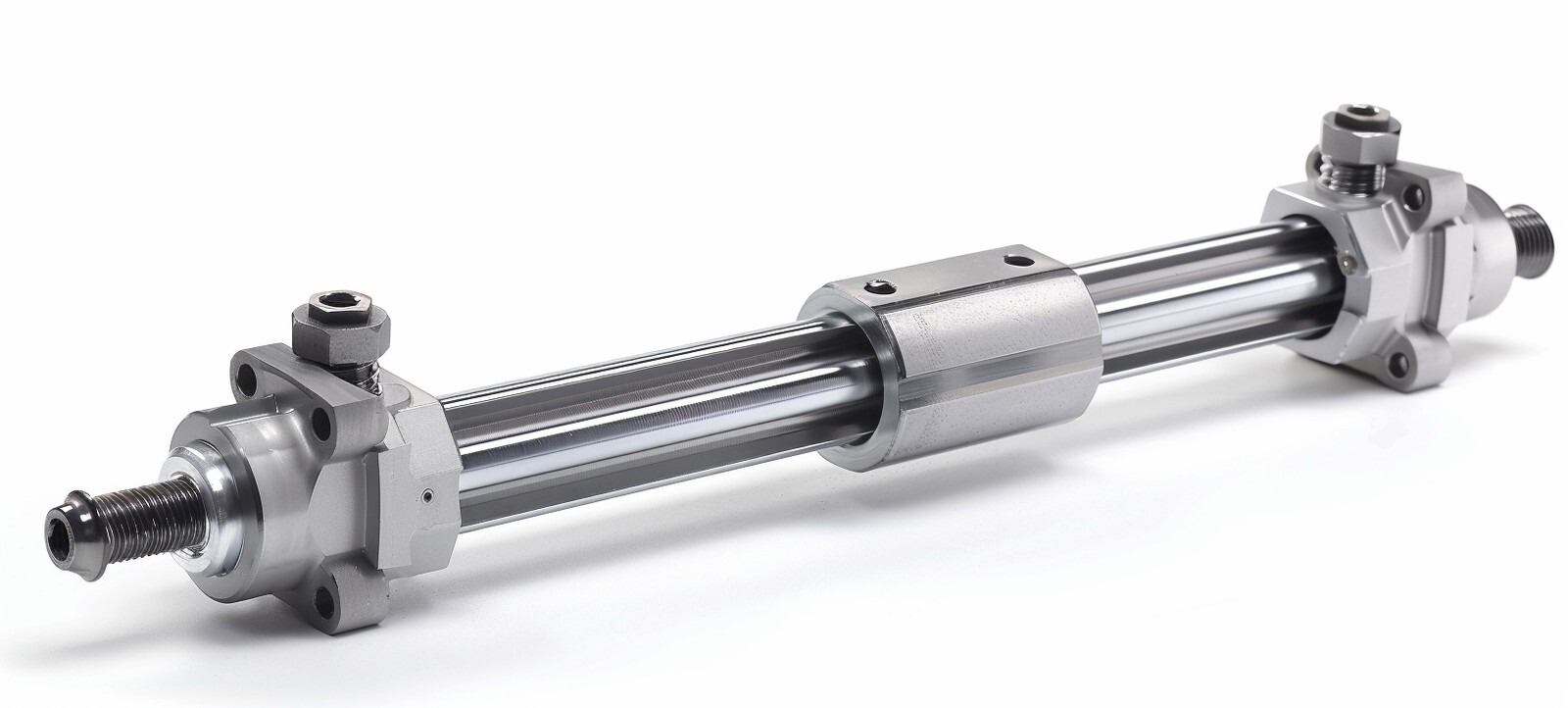

Расчет усилия пневмоцилиндра – ключевой этап проектирования пневмосистем, обеспечивающий адекватный выбор устройства для целевых задач.

Актуальность и важность расчета усилия

Актуальность точного расчета усилия пневмоцилиндра обусловлена необходимостью оптимизации пневматических систем, исключения неэффективного использования энергии и повышения надежности оборудования. Недостаточное усилие приводит к невыполнению поставленных задач, а избыточное – к перерасходу сжатого воздуха и ускоренному износу компонентов пневмопривода. Точный расчет позволяет подобрать пневмоцилиндр, оптимально соответствующий требованиям конкретного применения, учитывая такие факторы, как масса перемещаемых деталей, скорость перемещения и тип нагрузки. Это особенно важно в условиях автоматизированного производства, где требуется высокая точность и стабильность работы оборудования. Кроме того, правильный расчет усилия позволяет предотвратить аварийные ситуации и снизить затраты на обслуживание и ремонт пневмосистем. Пренебрежение расчетом может привести к неправильному выбору компонентов, что негативно скажется на производительности и безопасности оборудования.

Теоретические основы расчета усилия пневмоцилиндра

В основе расчета усилия пневмоцилиндра лежат фундаментальные принципы пневматики и механики. Усилие, развиваемое пневмоцилиндром, прямо пропорционально площади поршня и давлению сжатого воздуха, подаваемого в цилиндр. Теоретическое усилие определяется как произведение площади поршня на рабочее давление. Однако, необходимо учитывать, что фактическое усилие всегда меньше теоретического из-за потерь на трение, противодавления и других факторов. Для точного расчета необходимо учитывать коэффициент полезного действия (КПД) пневмоцилиндра, который отражает потери энергии в системе. Расчет усилия также зависит от типа пневмоцилиндра – одностороннего или двустороннего действия. В цилиндрах двустороннего действия необходимо учитывать разницу площадей поршня при прямом и обратном ходе из-за наличия штока. При расчете также необходимо учитывать коэффициент нагрузки, который зависит от характера нагрузки – постоянной, переменной или динамической.

Основные параметры пневмоцилиндра, влияющие на усилие

Ключевыми параметрами пневмоцилиндра, оказывающими непосредственное влияние на развиваемое усилие, являются диаметр поршня и давление сжатого воздуха. Диаметр поршня определяет площадь, на которую воздействует давление, следовательно, чем больше диаметр, тем большее усилие может быть развито при одинаковом давлении. Давление сжатого воздуха, подаваемого в цилиндр, также прямо пропорционально влияет на усилие. Увеличение давления приводит к увеличению усилия, развиваемого штоком. Для цилиндров двустороннего действия важным параметром является диаметр штока, поскольку он уменьшает эффективную площадь поршня при обратном ходе, что снижает усилие. Также необходимо учитывать наличие или отсутствие пружины в цилиндрах одностороннего действия, так как усилие пружины влияет на общее усилие, развиваемое цилиндром. Материал и конструкция цилиндра также могут косвенно влиять на усилие через коэффициент трения и КПД.

Формулы расчета усилия при прямом и обратном ходе

Для расчета усилия пневмоцилиндра при прямом ходе (выдвижении штока) используется формула:

Fд = h * (π/4) * D^2 * P, где Fд – усилие при прямом ходе, h – коэффициент нагрузки, D – диаметр поршня, P – давление сжатого воздуха. При обратном ходе (втягивании штока) для цилиндров двустороннего действия формула имеет вид: Fр = h * (π/4) * (D^2 - d^2) * P, где Fр – усилие при обратном ходе, d – диаметр штока. Данная формула учитывает уменьшение площади поршня из-за наличия штока. Для цилиндров одностороннего действия с пружиной необходимо учитывать усилие пружины в конце хода (Fs), которое вычитается из общего усилия:

Fд = h * (π/4) * D^2 * P - Fs. Коэффициент нагрузки (h) учитывает различные факторы, влияющие на фактическое усилие, такие как тип нагрузки и условия эксплуатации.

Методы расчета усилия пневмоцилиндра

Существуют различные методы расчета усилия пневмоцилиндра, которые можно классифицировать на расчетный, табличный и с использованием онлайн-калькуляторов. Расчетный метод основан на применении аналитических формул, учитывающих основные параметры цилиндра и рабочее давление. Этот метод позволяет получить наиболее точный результат, учитывая индивидуальные характеристики пневмопривода. Табличный метод использует готовые таблицы, содержащие значения усилия для различных типоразмеров цилиндров и давлений. Этот метод является более быстрым, но менее точным, поскольку не учитывает индивидуальные особенности конкретного цилиндра. Онлайн-калькуляторы представляют собой программные инструменты, которые автоматизируют расчет усилия на основе введенных пользователем данных. Они удобны в использовании и позволяют быстро получить результат, однако точность расчета зависит от алгоритма, заложенного в калькулятор. Выбор метода расчета зависит от требуемой точности и доступности информации.

Расчетный метод: применение формул

Расчетный метод представляет собой наиболее точный способ определения усилия пневмоцилиндра, основанный на применении аналитических формул. Для начала необходимо определить все известные параметры: диаметр поршня (D), диаметр штока (d) для цилиндров двустороннего действия, рабочее давление (P) и коэффициент нагрузки (h). Затем, в зависимости от типа цилиндра и направления движения (прямой или обратный ход), выбирается соответствующая формула. Например, для цилиндра двустороннего действия при прямом ходе усилие рассчитывается по формуле F = h * (π/4) * D^2 * P. При обратном ходе необходимо учитывать разницу площадей поршня и штока: F = h * (π/4) * (D^2 - d^2) * P. Важно правильно выбрать коэффициент нагрузки, который зависит от характера нагрузки и условий эксплуатации. После подстановки значений в формулу производится вычисление усилия.

Онлайн-калькуляторы: преимущества и ограничения

Онлайн-калькуляторы представляют собой удобный инструмент для быстрого расчета усилия пневмоцилиндра. К основным преимуществам относятся простота использования, доступность и скорость получения результата. Для расчета достаточно ввести известные параметры, такие как диаметр поршня, давление и тип цилиндра, и калькулятор автоматически вычислит усилие. Однако, следует учитывать ограничения онлайн-калькуляторов. Точность расчета зависит от алгоритма, заложенного в калькулятор, и может не учитывать все факторы, влияющие на фактическое усилие, такие как потери на трение, коэффициент нагрузки и условия эксплуатации. Кроме того, не все калькуляторы позволяют учитывать особенности конкретных моделей пневмоцилиндров. Поэтому, результаты расчета с помощью онлайн-калькуляторов следует рассматривать как ориентировочные и использовать для предварительной оценки. Для точного расчета рекомендуется использовать расчетный метод с применением аналитических формул.

Факторы, влияющие на фактическое усилие пневмоцилиндра

Фактическое усилие, развиваемое пневмоцилиндром, может отличаться от теоретического значения, рассчитанного по формулам. На это влияют различные факторы, включая коэффициент полезного действия (КПД), потери на трение в уплотнениях и направляющих, давление и температура сжатого воздуха, а также коэффициент нагрузки. КПД учитывает потери энергии в системе и снижает фактическое усилие. Потери на трение зависят от состояния уплотнений и качества обработки поверхностей цилиндра и штока. Давление и температура сжатого воздуха могут изменяться в процессе работы, что также влияет на усилие. Коэффициент нагрузки учитывает характер нагрузки – постоянную, переменную или динамическую – и также влияет на выбор пневмоцилиндра. Кроме того, необходимо учитывать влияние противодавления, которое может возникать в цилиндре при обратном ходе. Все эти факторы необходимо учитывать при расчете усилия для обеспечения надежной работы пневмосистемы.

Коэффициент полезного действия (КПД) и потери на трение

Коэффициент полезного действия (КПД) пневмоцилиндра является важным параметром, характеризующим эффективность преобразования энергии сжатого воздуха в механическую работу. КПД учитывает потери энергии, возникающие в процессе работы цилиндра, в основном из-за трения в уплотнениях и направляющих. Потери на трение зависят от типа уплотнений, качества обработки поверхностей, наличия смазки и давления сжатого воздуха. Чем выше потери на трение, тем ниже КПД и, следовательно, меньше фактическое усилие, развиваемое цилиндром. Обычно КПД пневмоцилиндров составляет 0,7-0,9, однако это значение может варьироваться в зависимости от конструкции и состояния цилиндра. При расчете усилия необходимо учитывать КПД, чтобы получить более точное значение фактического усилия. Для повышения КПД рекомендуется использовать качественные уплотнения и обеспечивать надлежащую смазку цилиндра.

Влияние давления и температуры сжатого воздуха

Давление и температура сжатого воздуха оказывают существенное влияние на усилие пневмоцилиндра. Давление сжатого воздуха прямо пропорционально усилию, развиваемому цилиндром. Увеличение давления приводит к увеличению усилия, и наоборот. Однако, необходимо учитывать, что давление в пневмосистеме может изменяться в процессе работы из-за колебаний в сети, утечек и других факторов. Температура сжатого воздуха также влияет на усилие, поскольку изменение температуры приводит к изменению плотности воздуха, а следовательно, и давления. При повышении температуры давление увеличивается, а при понижении – уменьшается. Кроме того, изменение температуры может влиять на свойства уплотнений, что также сказывается на усилие. Поэтому, при расчете усилия необходимо учитывать возможные колебания давления и температуры сжатого воздуха и выбирать пневмоцилиндр с запасом по усилию.

Практическое применение расчета усилия

Расчет усилия пневмоцилиндра имеет широкое практическое применение в различных отраслях промышленности. Он необходим для правильного подбора пневмоцилиндров в автоматизированных системах, станках, роботах и другом оборудовании. Расчет усилия позволяет определить, сможет ли пневмоцилиндр выполнить требуемые задачи, такие как перемещение грузов, фиксация деталей, выполнение технологических операций. Например, в машиностроении расчет усилия необходим для выбора пневмоцилиндров, используемых в зажимных приспособлениях, прессах и других устройствах. В пищевой промышленности расчет усилия применяется при проектировании оборудования для розлива, упаковки и транспортировки продукции. В робототехнике расчет усилия важен для выбора пневмоцилиндров, используемых в манипуляторах и других исполнительных механизмах. Точный расчет усилия позволяет обеспечить надежную и эффективную работу оборудования и избежать аварийных ситуаций.

Примеры расчета для различных типов пневмоцилиндров

Рассмотрим пример расчета усилия для пневмоцилиндра одностороннего действия с диаметром поршня 50 мм и рабочим давлением 6 бар. Усилие пружины в конце хода составляет 50 Н, коэффициент нагрузки равен 0.8. Тогда усилие при выдвижении штока будет равно: F = 0.8 * (π/4) * (50^2) * 6 - 50 = 937.1 Н. Для пневмоцилиндра двустороннего действия с диаметром поршня 80 мм, диаметром штока 20 мм и рабочим давлением 5 бар, усилие при прямом ходе составит: Fд = 0.7 * (π/4) * (80^2) * 5 = 1759.3 Н. Усилие при обратном ходе будет равно: Fр = 0.7 * (π/4) * (80^2 - 20^2) * 5 = 1649.3 Н. Эти примеры демонстрируют применение формул для расчета усилия для различных типов пневмоцилиндров.

Выбор пневмоцилиндра на основе требуемого усилия

Выбор пневмоцилиндра начинается с определения требуемого усилия для выполнения конкретной задачи. Необходимо учитывать массу перемещаемого груза, силу трения, ускорение и другие факторы, влияющие на нагрузку. После определения требуемого усилия необходимо выбрать пневмоцилиндр, способный обеспечить это усилие при заданном давлении сжатого воздуха. При этом необходимо учитывать коэффициент нагрузки и КПД пневмоцилиндра. Рекомендуется выбирать пневмоцилиндр с запасом по усилию, чтобы обеспечить надежную работу системы в различных условиях эксплуатации. Также необходимо учитывать тип пневмоцилиндра – одностороннего или двустороннего действия – и выбирать его в соответствии с требованиями задачи. Например, для выполнения возвратно-поступательных движений лучше использовать пневмоцилиндр двустороннего действия. Важно также учитывать размеры пневмоцилиндра и его совместимость с другими компонентами пневмосистемы.

Особенности расчета для цилиндров двустороннего действия

При расчете усилия для цилиндров двустороннего действия необходимо учитывать, что усилие при прямом и обратном ходе различается из-за наличия штока. При прямом ходе усилие определяется площадью поршня, а при обратном ходе – разницей между площадью поршня и площадью штока. Поэтому, для цилиндров двустороннего действия необходимо рассчитывать усилие для обоих направлений движения. Как правило, усилие при обратном ходе меньше, чем при прямом ходе. Это необходимо учитывать при выборе пневмоцилиндра для конкретной задачи. Если требуется одинаковое усилие в обоих направлениях, необходимо выбирать пневмоцилиндр с большим диаметром поршня или использовать цилиндры с одинаковым усилием в обоих направлениях. Также необходимо учитывать влияние диаметра штока на скорость движения цилиндра. Чем больше диаметр штока, тем медленнее движение цилиндра при обратном ходе.

Учет разницы площадей поршня при прямом и обратном ходе

При расчете усилия пневмоцилиндра двустороннего действия необходимо учитывать разницу в площадях поршня при прямом и обратном ходе. При прямом ходе усилие создается давлением на всю площадь поршня. Однако, при обратном ходе часть площади поршня занимает шток, что уменьшает эффективную площадь, на которую воздействует давление. Следовательно, усилие при обратном ходе будет меньше, чем при прямом ходе при одинаковом давлении. Для учета этой разницы необходимо использовать разные формулы для расчета усилия при прямом и обратном ходе. При расчете усилия при обратном ходе необходимо вычитать площадь штока из площади поршня. Игнорирование разницы площадей может привести к неправильному выбору пневмоцилиндра и невыполнению требуемых задач. Поэтому, учет разницы площадей поршня является важным этапом расчета усилия пневмоцилиндра двустороннего действия.

Коэффициент нагрузки и его влияние на расчет

Коэффициент нагрузки (h) является важным параметром, учитываемым при расчете усилия пневмоцилиндра. Он отражает характер нагрузки, действующей на цилиндр, и условия его эксплуатации. Коэффициент нагрузки может принимать значения от 0.7 до 1.0, в зависимости от типа нагрузки. При постоянной нагрузке, когда усилие, действующее на цилиндр, остается неизменным, коэффициент нагрузки принимается равным 0.7-0.8. При переменной динамической нагрузке, когда усилие изменяется во времени, коэффициент нагрузки увеличивается до 0.9-1.0. При работе с горизонтально перемещаемыми грузами коэффициент нагрузки также принимается равным 1.0. Использование правильного коэффициента нагрузки позволяет более точно определить требуемое усилие пневмоцилиндра и избежать ошибок при выборе. Неправильный выбор коэффициента нагрузки может привести к недостаточной или избыточной мощности пневмоцилиндра, что негативно скажется на его работе и сроке службы.

Ключевые аспекты расчета усилия пневмоцилиндра

Ключевыми аспектами расчета усилия пневмоцилиндра являются точность определения параметров, влияющих на усилие, выбор подходящего метода расчета и учет всех факторов, снижающих фактическое усилие. Необходимо точно определить диаметр поршня, рабочее давление, коэффициент нагрузки, КПД и потери на трение. При выборе метода расчета следует учитывать требуемую точность и доступность информации. Рекомендуется использовать расчетный метод с применением аналитических формул для получения наиболее точного результата. Важно учитывать разницу площадей поршня при прямом и обратном ходе для цилиндров двустороннего действия. Необходимо также учитывать влияние давления и температуры сжатого воздуха на усилие. Правильный учет всех этих аспектов позволяет выбрать пневмоцилиндр, оптимально соответствующий требованиям конкретной задачи, и обеспечить надежную и эффективную работу пневмосистемы.

Кейсы

Кейс 1: Автоматизация упаковочной линии
На предприятии пищевой промышленности требовалось повысить скорость упаковки продукции. Был проведен точный расчет усилия пневмоцилиндров для оптимизации захватов и подачи упаковок. После внедрения корректно подобранных цилиндров производительность линии увеличилась на 23%, а энергопотребление снизилось на 15%.

Кейс 2: Модернизация станка ЧПУ
В механическом цехе заменили устаревшие цилиндры на новые, рассчитанные с учетом требуемого усилия для зажима заготовок. Применение расчетного метода позволило подобрать цилиндры с оптимальным диаметром и ходом штока. Это сократило время цикла обработки на 18% и уменьшило количество брака.

Кейс 3: Роботизированный манипулятор
В производстве электроники внедрили пневмоцилиндры для автоматической сборки плат. Проведенный расчет усилия позволил точно подобрать параметры цилиндров для работы с хрупкими компонентами. В результате количество поврежденных деталей снизилось на 27%, а скорость сборки увеличилась на 20%.

Сравнительная таблица

Таблица спецификаций

Диаграмма

Экспертный совет

При проектировании пневмосистем необходимо учитывать коэффициент полезного действия и запас усилия. Даже небольшое превышение расчетных параметров способно значительно продлить срок службы цилиндров и снизить затраты на обслуживание.

Неочевидный лайфхак

Для повышения КПД рекомендуется использовать фильтрацию и осушение воздуха. Чистый и сухой воздух снижает трение уплотнений, увеличивает точность усилия и уменьшает риск выхода цилиндра из строя.

FAQ

1. Какой метод расчета усилия наиболее точный?
Наиболее точным является расчетный метод с использованием аналитических формул. Он учитывает индивидуальные параметры цилиндра и условия эксплуатации.

2. Зачем нужен коэффициент нагрузки?
Коэффициент нагрузки позволяет учитывать характер нагрузки — постоянной, переменной или динамической. От него напрямую зависит точность подбора цилиндра.

3. Влияет ли температура воздуха на усилие пневмоцилиндра?
Да, изменение температуры изменяет плотность воздуха и может влиять на давление, что отражается на развиваемом усилии цилиндра.

4. Как выбрать оптимальный пневмоцилиндр?
Необходимо учитывать требуемое усилие, ход штока, рабочее давление и условия эксплуатации. Рекомендуется использовать расчетные методы и закладывать запас прочности.

5. Можно ли использовать один цилиндр для разных нагрузок?
Да, но важно корректно рассчитать усилие и убедиться, что цилиндр работает в допустимом диапазоне нагрузок.

6. Как повысить эффективность работы пневмоцилиндров?
Используйте качественные уплотнения, правильную смазку, фильтрацию воздуха и корректно рассчитанное усилие. Это увеличит срок службы и снизит износ деталей.

Заключение

Правильный расчет усилия пневмоцилиндра — основа надежной и эффективной работы пневмосистем. Применение расчетных методов, учет всех влияющих факторов и использование современных инструментов позволяют оптимизировать процессы и повысить производительность оборудования.

Автор: Бобров Антон Игоревич, эксперт по пневматике
